HJ-ZDY智能電容液位計是一種可以用于液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、耐高壓等優點。該產品為兩線制（回路供電）4～20mADC測量信號,易于調校。HJ-ZDY智能電容液位計廣泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。該產品是依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。
智能電容液位計技術參數
檢測范圍:0.1～30m
精 度:0.2級
承壓范圍:-0.1MPa～5MPa
探極耐溫:-50～450℃
環境溫度:-40～85℃
儲存溫度:-55℃～+125℃
輸出信號:4～20mA
供電電壓:24VDC或220VAC
接濕材質:316不銹鋼或聚四氟乙烯
長期穩定性:≤0.1%FS/年，
溫度漂移:≤0.01%FS/℃（在0～70℃范圍內）
防爆等級:ExibIIBT5
防護等級:IP67
智能電容液位計產品特點：
1、結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少，一般情況下,不必進行常規的大、中、小維修。
2、多種信號輸出，方便不同系統配置。
3、適用于高溫高壓容器的物位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
4、特別適用于酸、堿等強腐蝕性液體的測量。
5、完善的過流、過壓、電源極性保護。
智能電容液位計注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書，其中有產品編號、技術參數、接線圖、出廠日期等，請認真查對,以免用錯。
2、安裝時應根據產品連接方式，查對現場接口是否與產品接口一致。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
6、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
7、安裝使用過程中要注意不能把傳感器破壞。
8、安裝現場要采取有效的防雷措施。
9、本系列任何一款變送器外殼必須可靠接地，接地電阻應小于4Ω。
10、利用485通訊進行系統組態時，必須加裝安全柵或隔離器
11、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。
智能電容液位計安裝要求：
傳感器安裝時，需要就地設置參考電極，如金屬罐壁等導體，這時必須確保儀表外殼與所設置的參考電極保持良好接觸。如果容器壁為絕緣體，表殼必須用一導線接地。

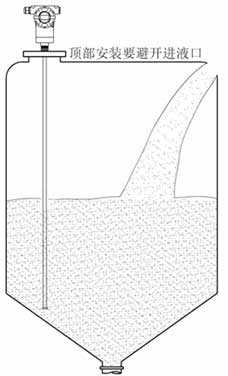

1.頂部安裝：
頂部安裝要遠離進液口，避免進料時液面波動較大，在測量高度超過3.6米的儲罐或過程容器時，需要選用軟纜射頻導納液位計，軟纜下端要固定重錘，避免進液時軟纜大幅度晃動。
硬桿式傳感器下端一般不固定，特殊情況可在下端或中間加固定支撐，纜式傳感器需加重錘或底錨固定

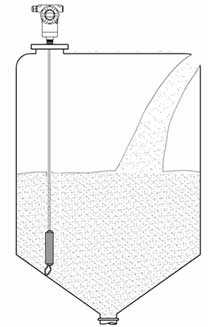

2.纜式探頭安裝
在測量高度超過3.6米的儲罐或過程容器時，需要選用軟纜射頻導納液位計，軟纜下端要固定重錘，避免進液時，軟纜大幅度晃動。

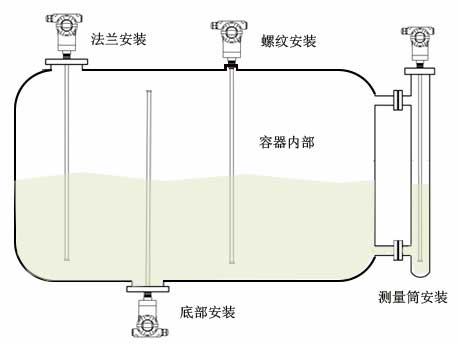

3.常見安裝方式圖示：
|
